Zivko Edge je još jedan fajl RC modela iz firme "3D lab print", namenjen štampi na 3D printeru.

Za razliku od ostalih aviončića, koji su uglavnom warbirdi, Edge je akrobatska "mašina".
Razlika je i u dimenziji, Edge je malo većeg raspona, dužine, a samim tim i težine na poletanju.




Lenght: 1048mm (41.0in)
Wingspan: 1187mm (46.7.1in)
Height: 368mm (14.5in)
Wing area: 23.0 dm2
Wing loading: 48.6 g/dm2
Airfoil: NACA sym. modificated
Print weight: 730g
Empty weight (w/o battery): 910g
Takeoff weight (6s 1300 lipo): 1120g
Design maneuvering speed, VA: 165km/h
Stall speed, VS: 30 km/h

Powerplant:
Propeller: aeronaut ELP 11/5 or APC 9/6 - 11/5.5
Motor: AX-4008Q/620KV
ESC: Castle Creations TALON 25
Battery: Turnigy nanotech 1300 mAh/6s/22.2V, 216g, 45C

ECO PERFORMANCE SETUP(spent only 30 bucks without any soldering)
Propeller: 11/5.5:
Motor: Turnigy D3530/14 1100KV or similar 3530-35 1100kv
ESC: 40A Electronic Speed Controller or similar 40Amps
Battery: Turnigy 2700mAh 3S 20C or similar 2200-3800/3s


Model se, kao i svi "štampani", sastoji iz više delova koji se nakon printanja međusobno sastavljaju ulepljivanjem. Za lepljenje se korist CA (cijano akrilat - cijanofix ili super lepak) sa sktivatorom.

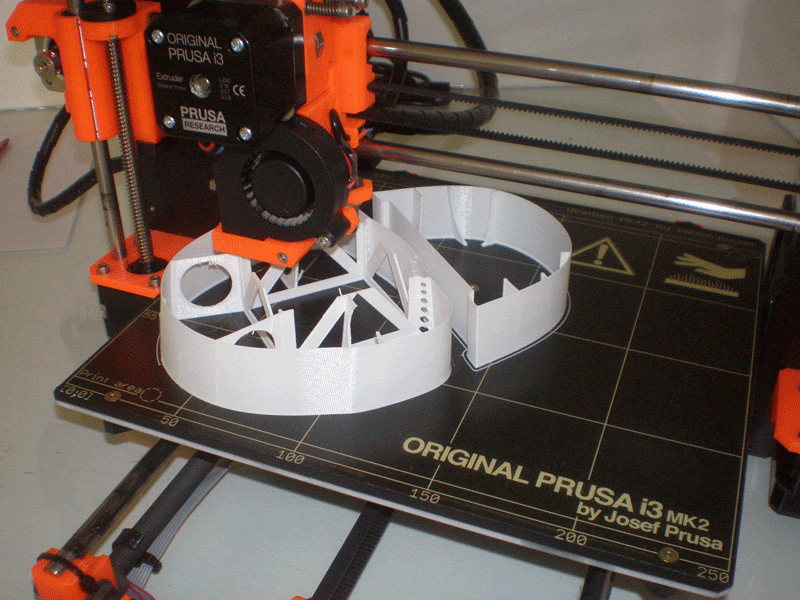

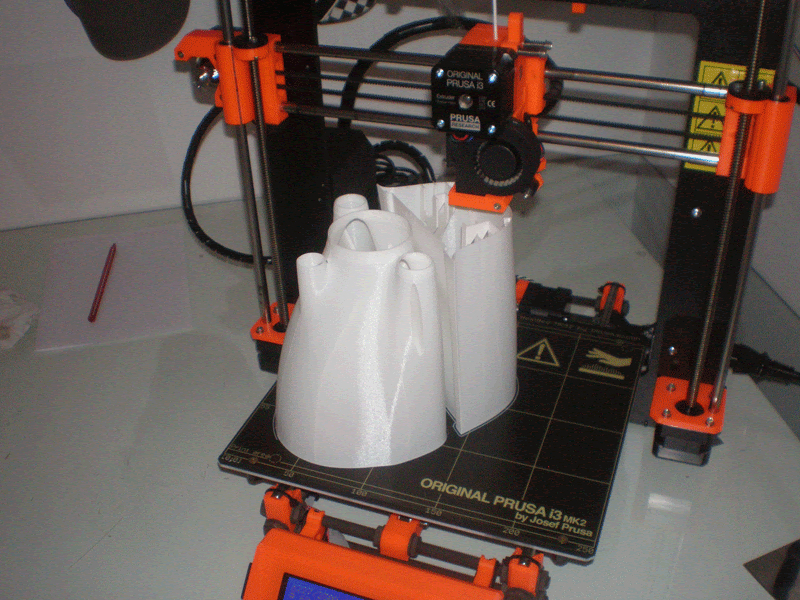

Izradu našeg Edga počeči smo sa štampanjem delova trupa. Koristili smo materijal bele boje, dok je krilu namenjena transparentna zelena.

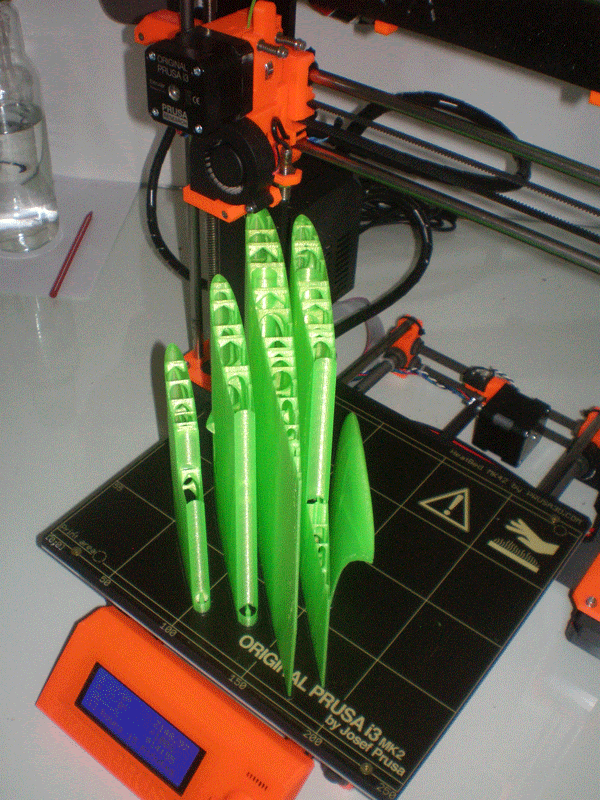

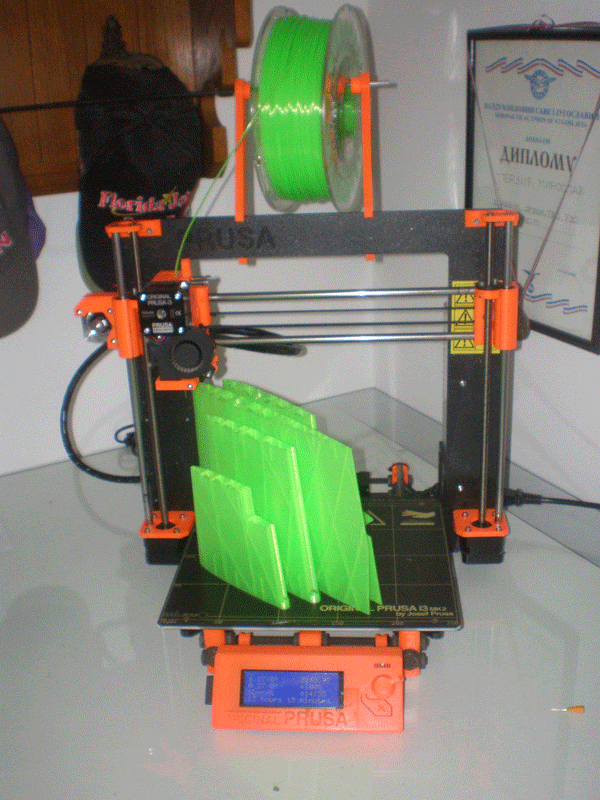

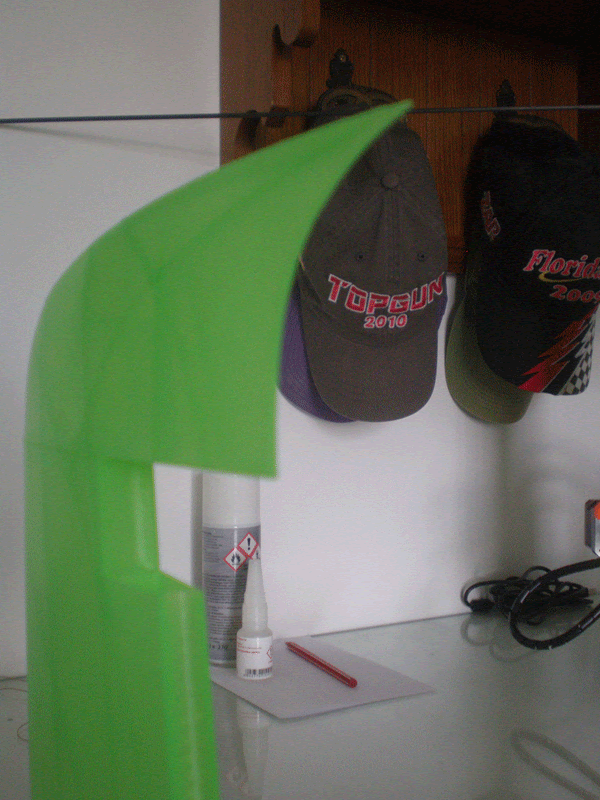

Svaka polovina krila je napravljena iz 5 delova + trodelni eleroni...




Kad se sve sastavi, izgleda ovako...

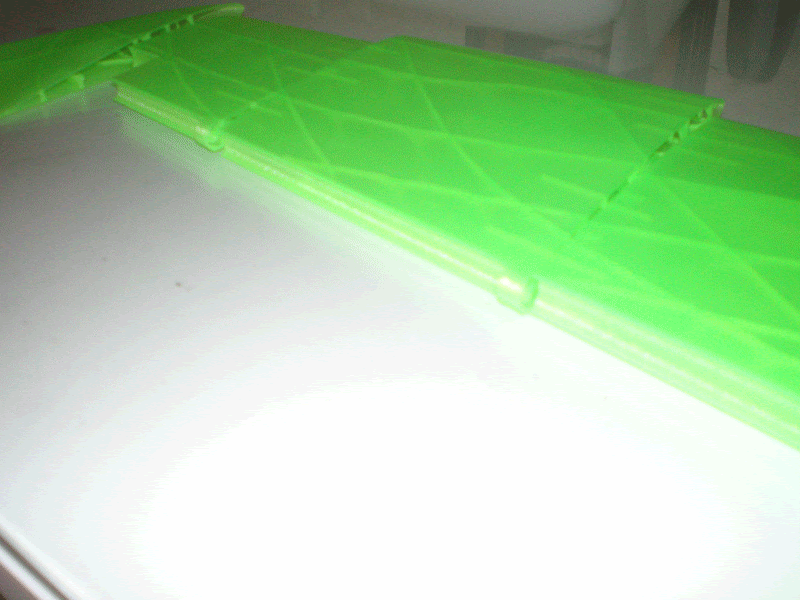

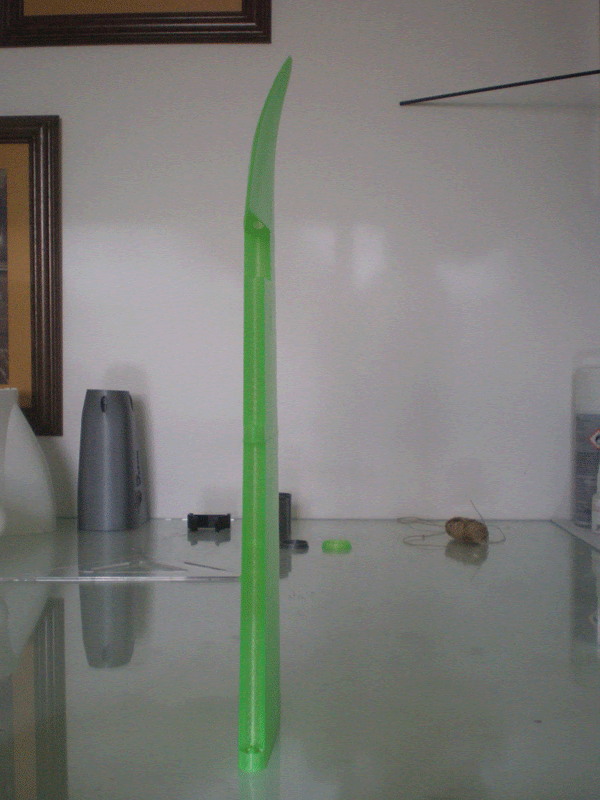

Krajevi su podignuti u male vinglete...







Šarke na eleronima su rešene sa čeličnom žicom...

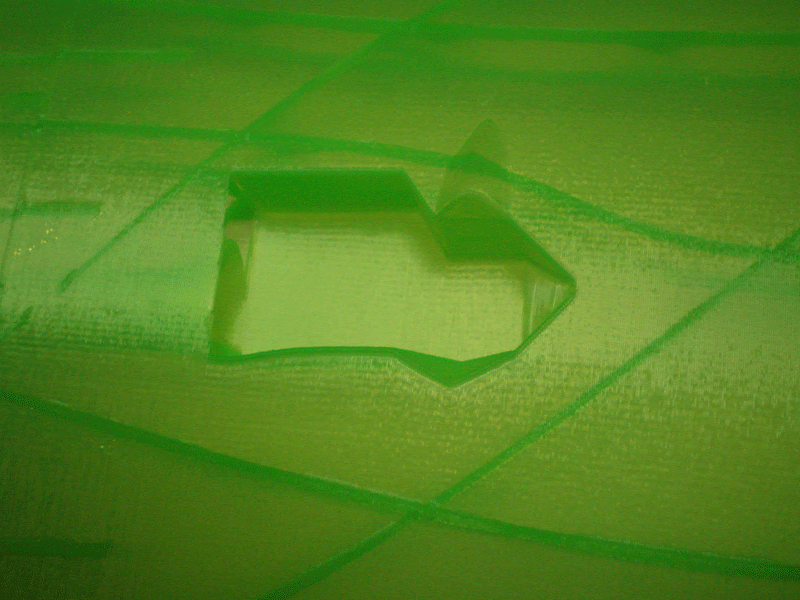

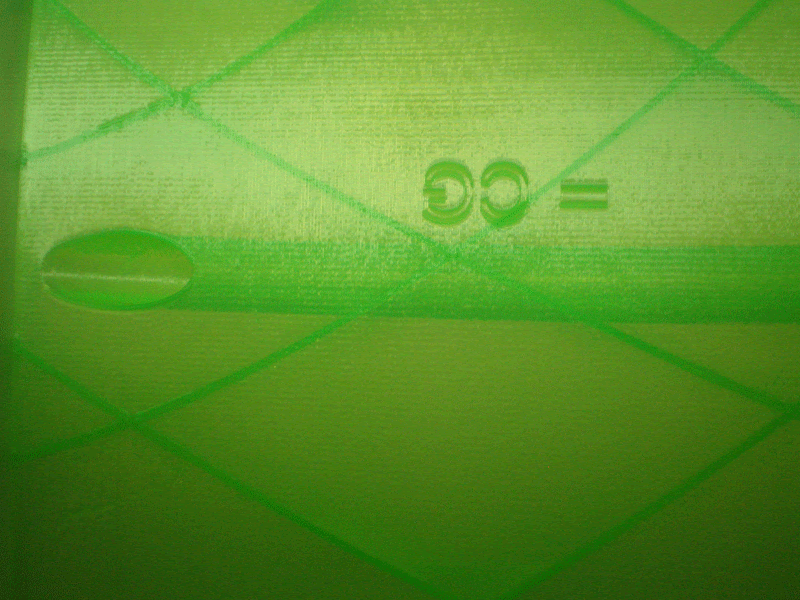

Tu su i drugi detalji, oznaka za težište i kanal za kablove servoa elerona, kao i prostor za servo motor...





Pisano 19. decembra 2016


U nastavku štampe rađeni su "sitni" delovi...

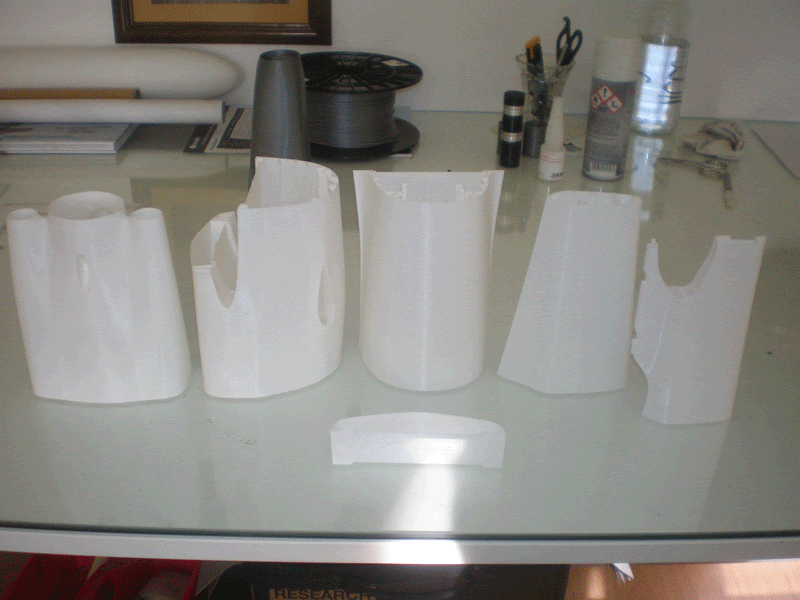

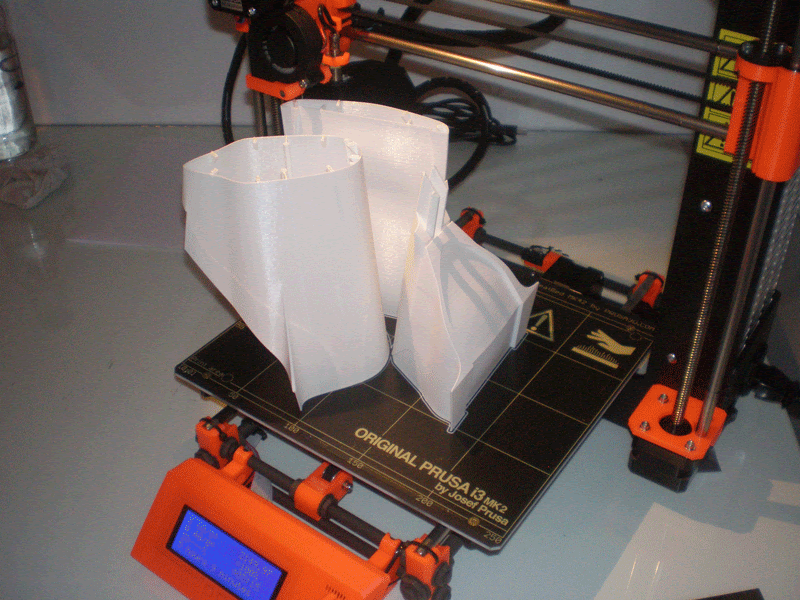

Kad se sve polepilo, delovi su izgledali ovako...








Krilo je veće nego od Spitfirea, uostalom ceo Edge je nešto veći model od warbird-a...

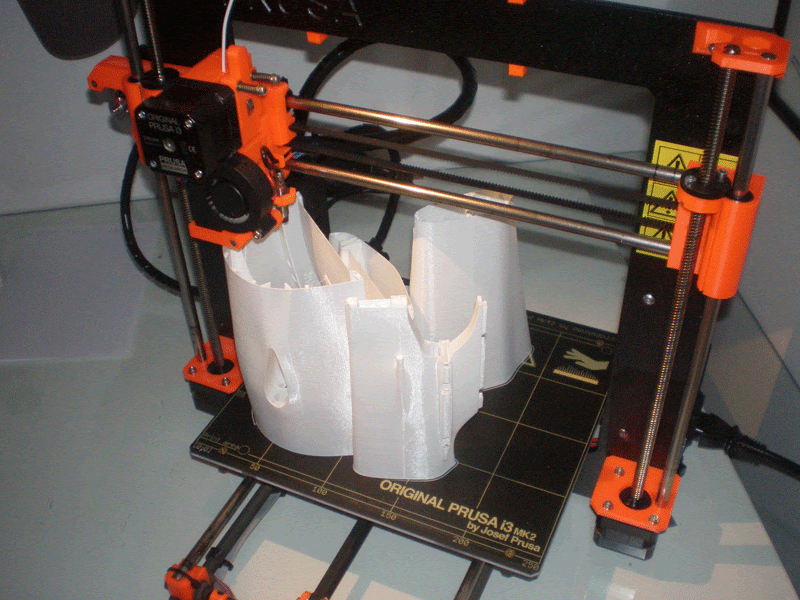

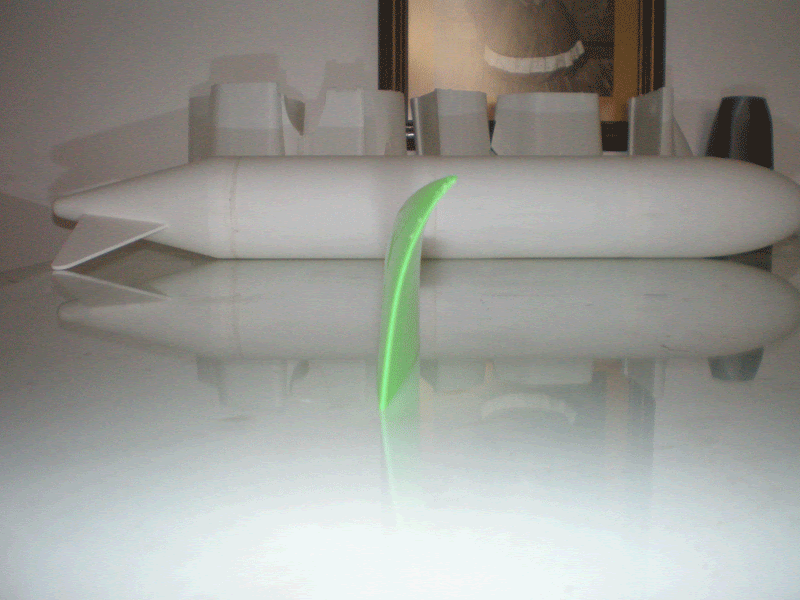

Malo po malo, sastavljen je i trup, potom odprintani trapovi...






Bela boja pruža mogućnost da se delovi na spojevima mogu blago izbrusiti, što sam i uradio na trupu.



Pošto je model "srednjekrilac", sistem kačenja krila je nešto drugačiji nego kod Spitfire-a. Sa prednje strane nalaze se dva "zuba", a od nazad je "kopča"...



I za ovaj model treba još delova, točkovi, tanke čelične žice od 1 mm, setap... Nadam se ubrzo da će sve to stići, pa sledi nastavak...
